整體方案說明

這是一套三明治大旋風的快速換色噴粉系統，主要適應用戶大批量、多顏色的產品噴涂需要。

因?yàn)楸粐姽ぜ^為復雜，為方便手噴，特采用世界先進的進出口平臺外手噴形式。能便于手噴人員零距離靠近工件觀察和噴涂工件的難噴角位，手噴操作位置環境亦更加舒適。噴房手噴口外置后，噴房?jī)?nèi)長縮短，更易于清理。同時考慮到工件的多樣性，特設計粉房底部及頂部各加一把固定槍。

快速換色系統特點說明

快速換色系統是一種新型的、經濟的快速換色系統，清潔噴房、完成換色約需10~15分鐘。

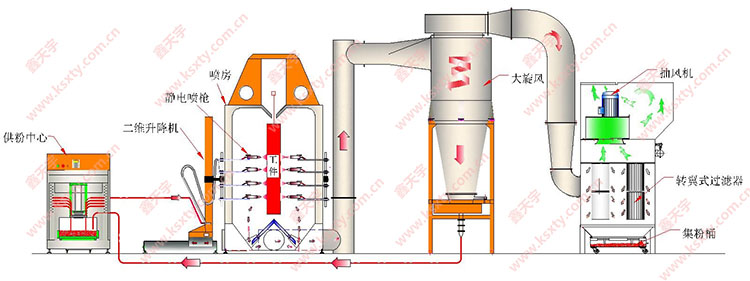

噴房系統由下列幾部分組成

• 三明治結構的工程塑料噴室，

• 帶自清功能，高分離效率的大旋風+后過濾器的二級回收系統，

• 自動升降機，

• 帶PLC控制和清潔系統的供粉中心．

快速換色噴室的一些功能及特點介紹如下

1）噴房本體

噴室由全三明治結構的工程塑料制作。工程塑料防靜電，不易吸附粉末，因此，清理?yè)Q色非常容易＼快捷。

噴房的出口設有滑動門，當清理噴房時，將進出口全部關閉，可以加快噴房清理速度。

淺色的噴房和被集成的照明保證了優良的工作條件，人員能進入噴房，用一個加長的空氣吹管就可以方便清理噴房?jī)?nèi)部。

2）大旋風

被優化的旋風尺寸確保了很高的粉末分離率，所有的單旋風的上部實際上是自清的，在顏色變化較大或要求較高時簡單地吹清下部錐斗即可。

3）供粉中心

供粉中心可提供兩種方式供粉：

A）直接從供粉商的粉箱中供粉－當用粉量不多時，為免倒進倒出粉桶．

B） 從帶流化系統的工程塑料粉桶中供粉

當供粉中心吸粉管直接從粉末廠商的原粉盒中吸取并輸送粉末時，局部流化和震動相結合允許粉末傳輸始終保持優化狀態。在采用帶流化功能的工程塑料粉桶時，粉末發射器的插入深度由粉位傳感器控制．回收的粉末經過振動篩篩分，因清理而引起的臟物或大顆粒被分離開，清潔粉末被收集入供粉中心。

設計特點說明

a. 采用高效分離大旋風，單次分離率可達96%—98%.，節約粉末，

b. 充分全面的考慮換色需要，方便清理，

c. 外形美觀，做工精細，

d. 設備關鍵機械部件及電氣元件采用世界頂級品牌產品，保證系統運行可靠，堅固耐用．
